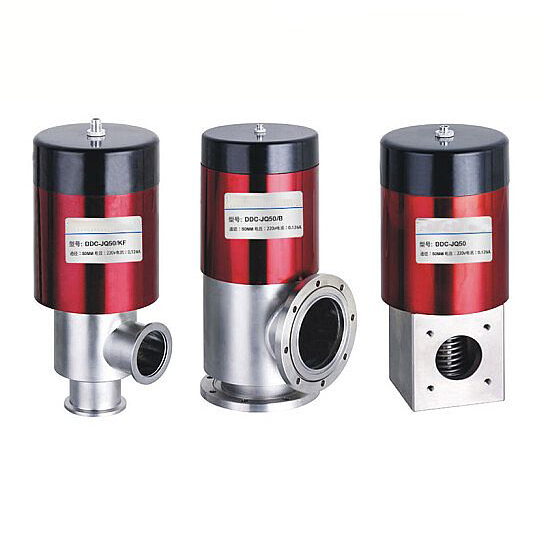

GDC-J型系列電磁高真空擋板閥是靠電磁力和彈簧復位力，用以打開或關閉的閥門，適用于真空系統中用以打開或隔斷氣流之用。
- 聯系方式
- 聯系人：李經理
- 聯系電話：0577-88816298
- 手機：18158323688（李經理）
- 手機：18158323688（李女士）
- 手機：13336909228（葉先生）
- 手機：18850321102（賴先生）
GDC-J型系列電磁高真空擋板閥是靠電磁力和彈簧復位力，用以打開或關閉的閥門，適用于真空系統中用以打開或隔斷氣流之用。當閥關閉時，允許閥板密封面上側承受大氣壓，下側為真空，在此狀態下接通電器控制盒電源后，閥板能正常開啟。
GDC-J型系列電磁高真空擋板閥適用的工作介質為空氣、非腐蝕性及不含顆?；覊m的氣體。
主要技術性能
|
適用范圍(Pa) |
105～6.7x10-4 |
|
閥門漏率(Pa.L/S) |
≤6.7x10-4 |
|
適用溫度（℃） |
-25～+40 |
|
線圈溫升（℃） |
≤65 |
|
開閉時間（S） |
3～5 |
|
電源電壓（V/Hz） |
220±10%/50 |
|
安裝方式 |
垂直 |

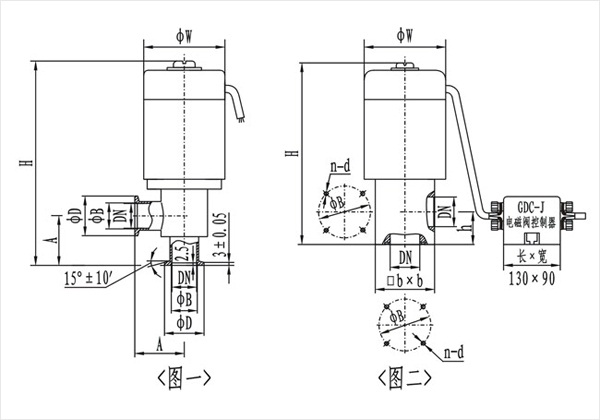

（圖一）(KF)連接及外形尺寸
|
型號 |
通徑(DN) |
ΦW |
ΦD |
ΦB |
H |
A |
法蘭標準 |
|
GDC-J16A/KF |
16 |
68 |
30 |
17.2 |
186 |
40 |
GB4982 |
|
GDC-J25A/KF |
25 |
82 |
40 |
26.2 |
193 |
50 |
|
|
GDC-J40/KF |
40 |
110 |
55 |
41.2 |
270 |
65 |
|
|
GDC-J50A/KF |
50 |
125 |
75 |
52.2 |
307 |
70 |
/ |
（圖二）連接及外形尺寸
|
型號 |
通徑(DN) |
ΦW |
ΦB |
H |
h |
bxb |
n-b |
法蘭標準 |
|
GDC-J16A |
16 |
68 |
42 |
165 |
28 |
48x48 |
4-M5 |
JB919 |
|
GDC-J25A |
25 |
82 |
55 |
190 |
35 |
58x58 |
4-M6 |
|
|
GDC-J32 |
32 |
92 |
64 |
217 |
40 |
68x68 |
4-M6 |
|
|
GDC-J40 |
40 |
110 |
70 |
240 |
44 |
80x80 |
4-M6 |
|
|
GDC-J50A |
50 |
125 |
90 |
285 |
56 |
95x95 |
4-M8 |
|
|
GDC-J65 |
65 |
135 |
105 |
315 |
65 |
115x115 |
4-M8 |
|
|
GDC-J80 |
80 |
165 |
125 |
358 |
75 |
140x140 |
4-M8 |
